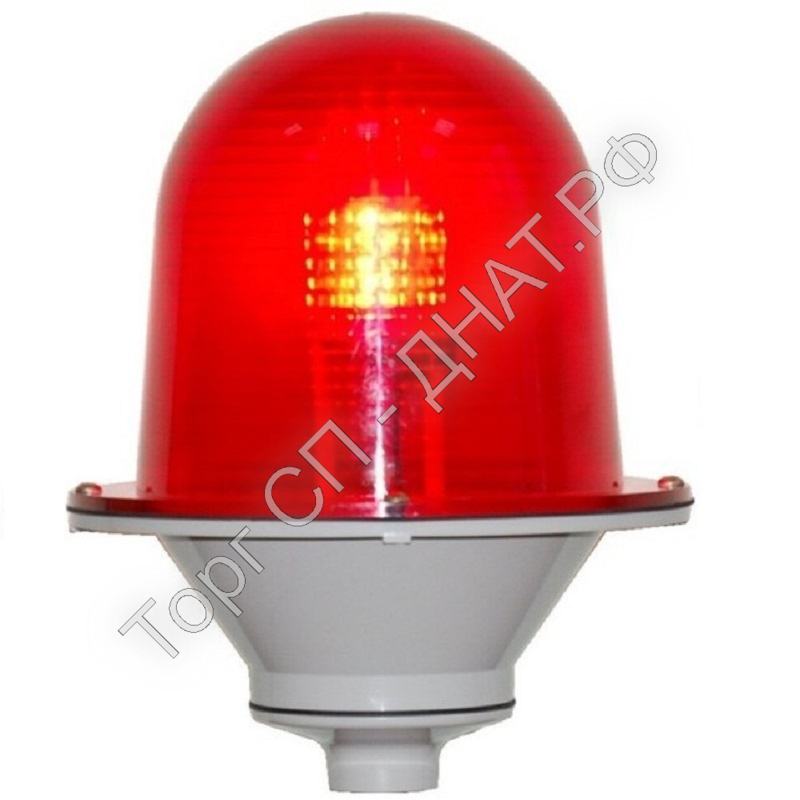

Заградительный огонь ЗОМ-80LED >32cd, тип «Б», 30-265V AC/DC, IP54

Заградительный огонь ЗОМ-80LED >32cd, тип «Б», 30-265V AC/DC, IP54 - Сигнальные светодиодные светильники ГОСТ ТУ 3461-001-69016606-2010,  это модель светосигнального прибора, представленная рынку в 2006 году и заслужившая доверие наших клиентов по всей стране. В модели используется светодиодный модуль, состоящий из 80 красных светодиодов, диаметром 5 мм, с силой света 12,5 Кд каждый. Данная модель сочетает в себе передовые тенденции в области производства светосигнального оборудования и современный антивандальный корпус заградительного огня. Контроль качества на всех этапах производства и отгрузки продукции, позволяет исключить случаи рекламаций.

Назначения прибора:

Заградительные огни (светильники сигнальные) «ЗОМ-80LED» >10cd ТУ 3461-001-69016606-2010, предназначены для обозначения высотных объектов (препятствий) представляющих опасность передвижению воздушного транспорта (высотные здания и сооружения, дымоходные трубы, ретрансляционные мачты мобильной связи, крановые установки, мостовые опоры, строения в районе аэродромов).

Технические характеристики:

Характеристики прибора красного цвета, постоянного свечения полностью соответствуют требованиям МАК и ICAO (международным нормам), предъявленным к заградительным огням малой интенсивности типа «Б», установленных на неподвижных объектах.

• Климатическое исполнение: УХЛ1,  ГОСТ 15150;
• Группа условий эксплуатации М3 ,  ГОСТ 17516.1;
• Степень защиты: IP54,  ГОСТ 14254;
• Заградительные огни «ЗОМ-80LED» устойчивы к воздействию: инея, дождя, соляного тумана, динамического действия пыли, вибрационных нагрузок, солнечной радиации, резкой смены температуры (теплового удара);
• Светофильтр: прозрачный, красный из ударопрочного оптического поликарбоната с УФ-стабилизатором DOW® (Швейцария);
• Материал корпуса: ударопрочный поликарбонат с УФ-стабилизатором Bayer Makrolon® (Германия);
• Масса: не более 0,5 кг.

Электрические характеристики:

• Входное напряжение питания, Uвх.: 50-265V AC. 30-350V DC.
• Входной ток AC/DC, Iвх. (мА): 45…200;
• Максимальная потребляемая мощность, не более (Вт): 6;
• Максимальное коммутируемое напряжение контактами «Kontr», (В): 400;
• Максимальное коммутируемый ток контактами «Kontr», (мА): 100.

Светотехническая характеристика:

• Источник света – устройство светодиодное полупроводниковое.
• Количество светодиодов: 80 шт. Сила света 12,50 кд. Угол 30°;
• Средний срок службы светодиодного устройства: 80000 часов.
• Излучение: всенаправленное, цвет-красный;
• Угол рассеивания: нормированное значение 16°, фактическое 32°;
• Сила света в направлении +6°: 44 кд;
• Сила света в направлении +10°: 39 кд;
• Сила света в направлении -6°: 33 кд.

Преимущества конструкции:

• Широкий диапазон напряжения питания позволяет коммутировать заградительные огни «ЗОМ-80LED» с источниками питания как переменного, так и постоянного тока, при этом не требуется соблюдение полярности.
• Встроенная система мониторинга состояния, позволяет дистанционно контролировать работоспособность, как всего комплекса заградительных огней, так и каждого отдельного светильника.
• Система мониторинга состояния содержит гальванически-развязанные, нормально-замкнутые контакты, что позволяет с лёгкостью интегрировать её в любую структуру дистанционного мониторинга.

Ни один из представленных на рынке Российской Федерации светодиодных источников света, применяемых в заградительных огнях, не обладает всем перечнем преимуществ реализованных в заградительных огнях серии «ЗОМ».

Комплектность:

1. Заградительный огонь «ЗОМ-80LED» (корпус светоарматуры)                        1 шт.
2. Стационарный светодиодный модуль                                                            1 шт.
3. Техническое описание и инструкция по эксплуатации                                     1 шт.

Основные требования к монтажу и эксплуатации:

Заградительные огни (светильники) «ЗОМ-80LED» крепятся при помощи держателя (трубостойки) с наружной резьбой G 3/4" или с помощью монтажной коробки «МК-1». Монтажные трубостойки, как и монтажные коробки «МК-1», устанавливаются на верхних точках высотных объектов (крышах и т.п.), подлежащих световому ограждению. В заградительных огнях «ЗОМ-80LED» источником света служит стационарный светодиодный модуль, не требующий обслуживания и замены в течение всего срока эксплуатации. Для подключения проводов питания и мониторинга, необходимо выкрутить верхнюю часть огня (светофильтр) из его основания и осуществить подключение. При сборке заградительного огня «ЗОМ-80LED», проследить за тем, чтобы резиновая прокладка была установлена на место. Протирку светофильтра производить по мере загрязнения чистой ватой, мягкой фланелью или замшей без использования растворяющих и абразивных веществ. После очистки плафон следует протирать ватой, смоченной в спирте.

Варианты монтажа:

Упаковка:

Упаковка заградительного огня по ГОСТ 23216 для условий хранения 2 (с) ГОСТ 15150. Светильники «ЗОМ-80LED» упаковывают в транспортную тару, обеспечивающую их сохранность и защиту от механических повреждений и атмосферных осадков.

Техника безопасности:

Для обеспечения безопасности при эксплуатации заградительного огня «ЗОМ-80LED» запрещается:

• Производить замену лампы на источник света с боле низким показателем силы света;
• Производить любые работы с заградительными огнями «ЗОМ-80LED» при включённом напряжении;
• Сборку и эксплуатацию заградительного огня с повреждённой изоляцией.
• При монтаже и эксплуатации заградительных огней «ЗОМ-80LED» необходимо руководствоваться правилами устройств электроустановок (ПУЭ).

Сведения о рекламациях:

Рекламационные претензии предъявляются предприятию-поставщику в случае выявления дефектов и неисправностей, ведущих к выходу из строя заградительных огней «ЗОМ-80LED» ранее гарантийного срока.

В рекламационном акте указать:

Тип заградительного огня, дефекты и неисправности, условия при которых они выявлены, время с начала эксплуатации прибора. К акту необходимо приложить копию платёжного документа на прибор.

Гарантии изготовителя:

Завод гарантирует безотказную работу изделия при соблюдении правил эксплуатации на протяжении 2 лет! Гарантия на корпус заградительного огня 10 лет.
